Konveksi natural

Simulasi konveksi natural pada medium 2-D

Berikut adalah langkah-langkah untuk melakukan simulasi terhadap fenomena konveksi natural pada medium dua dimensi dengan menggunakan CFDSOF.

1.      domain

membangun domain 2-D dengan panjang 10 m dan tinggi 10 m. Jumlah cell sebanyak 10 cell untuk masing-masing arah-x dan arah-y.

2.      atur cell

cell dibagi menjadi daerah w1 dan w2 dengan maksud memberikan perbedaan temperatur pada kedua daerah tersebut.

3.      atur model

karena kita ingin mengetahui fenomena konveksi yang dipengaruhi oleh temperatur, maka kita aktifkan fungsi hitung temperatur

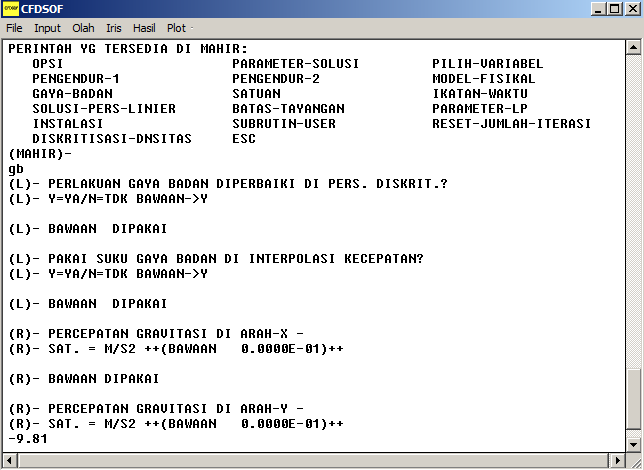

4.      gaya badan

salah satu sebab terjadi konveksi adalah perbedaan densitas yang dipengaruhi oleh gaya gravitasi, sehingga kita memberikan gaya gravitasi sebesar 9.81 m/s² ke arah bawah (-y)

5.      sempadan

untuk w1

untuk w2

6.      konstanta fisikal

disini kita mengasumsikan fluida yang mengalami konveksi bersifat gas ideal, sehingga kita mengaktifkan hukum gas ideal

7.      iterasi

8.      hasil

kontur temperatur(K). Disini dapat dilihat bahwa ada perbedaan temperatur yang sangat besar antara w1 dan w2.

vektor temperatur

disini terlihat udara berputar searah jarum jam yang disebabkan temperatur yang jauh lebih besar pada daerah sudut kiri bawah (w2), sehingga densitas fluida pada daerah tersebut mengecil dan udara di sekelilingnya mengisi daerah tersebut dan seolah-olah terjadi lah sirkulasi.
